产品名称:ALTRA鼓形齿联轴器
产品型号:若需求资料,请联系我们



Amerigear…行业领先,性能最佳…全鼓形齿柔性联轴器

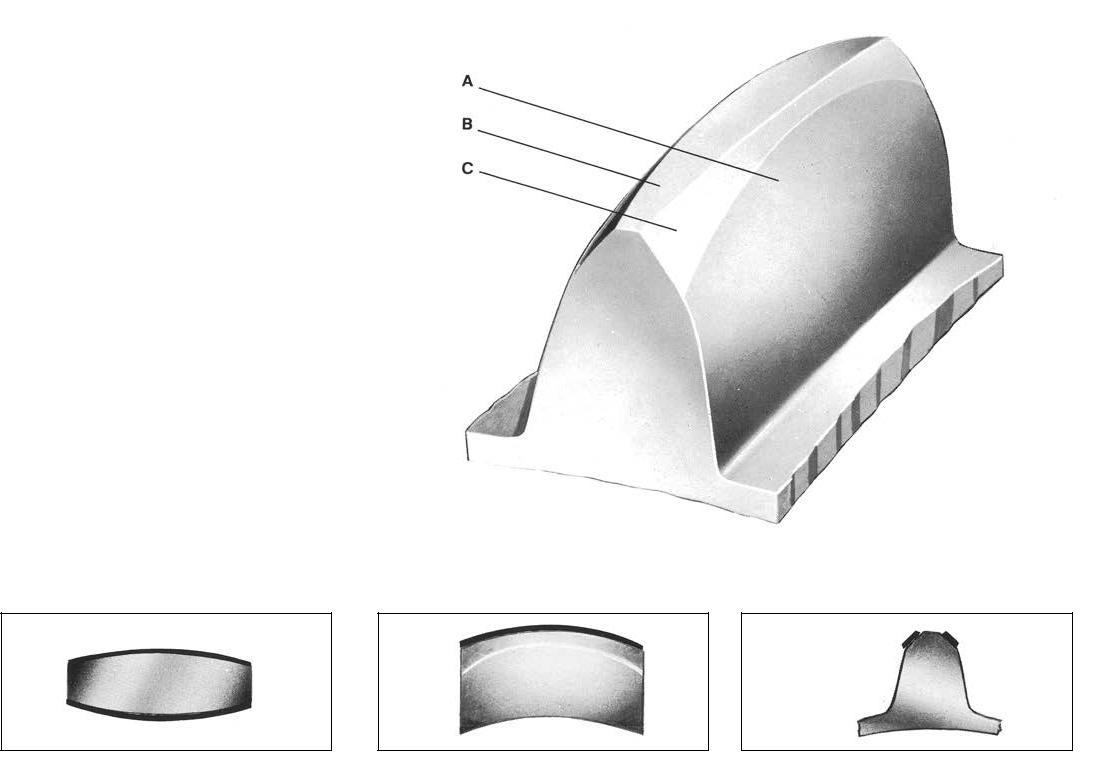

与普通轮齿形式相比, Amerigear全鼓形齿代表着在轮齿设计上的最高成就。齿的三个工作部位均带有鼓形。因此, 轮齿动作起来非常像摇椅, 可轴向自由滑动,而不会顶撞或脱离内齿。由于这一设计的优势,带全鼓形轮齿的Amerigear柔性联轴器以最小尺寸、最高可靠性和长使用寿命在操作时提供最大负载能力。

行业领先…经常被仿制, 但从未被超越

鼓形齿齿面成鼓形 因此在齿中心的齿厚厚度最大。这可加大各齿轮的接触面积, 以满足更高扭矩要求, 并在给定角度中, 使更多轮齿可互相接触。实际轮齿负载位于轮齿厚度最大的轮齿面中心附近。当恒速传动时, 鼓形齿面还可消除齿端应力, 提供最优的负载分布, 并以最小齿侧间隙适应所有类型的偏差。该设计提供良好的油膜特征,可进行高效润滑。

鼓形齿齿顶带鼓形 半径与齿轮元件外部相等。鼓形的齿顶与法兰内齿套的内齿根接触, 能够精确同心的导入法兰套。这允许最小径向轴套间隙, 并以轴套为中心, 以在不同负载和偏差条件下确保良好的动态平衡特征。

鼓形倒角 对与齿顶相邻的齿面进行倒角, 以消除齿根圆角的干涉, 这使得齿的真实渐开线齿面与法兰内齿相接触, 并确保自由错开。
